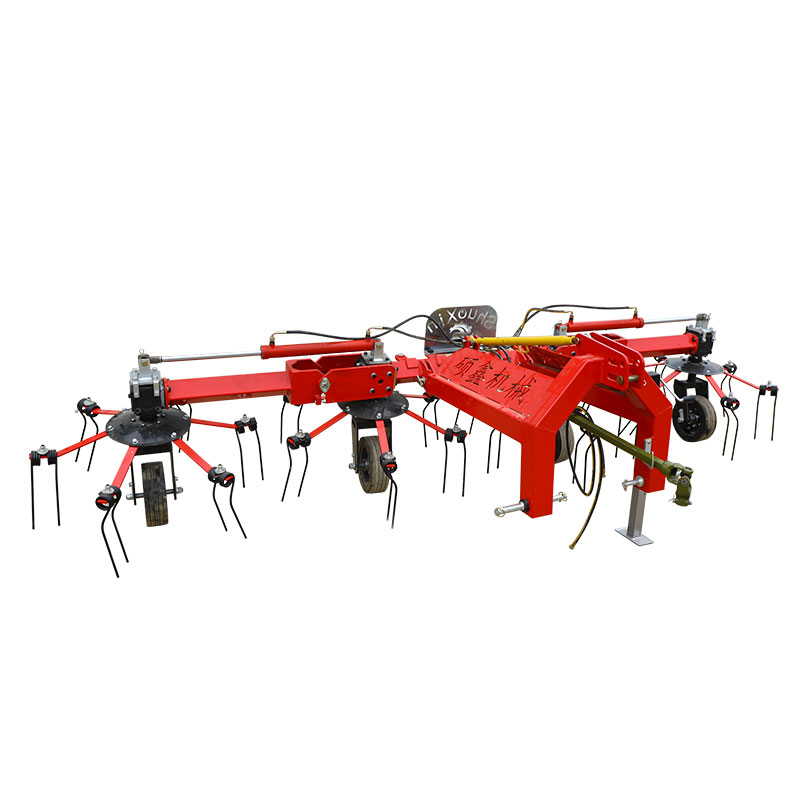

Bugsering af hø rake roterende hø roterende rake

Shuoxin trækker hø rake roterende hø roterende rake producent og leverandør i Kina, der kan engrossalg bugserende hø rake roterende hø roterende rake.

Rotary rakes fås i roterende og fjedertype. Under drift trækkes riven fremad af traktoren og dives af effektudgangsakslen.

Det styres af en fast cam installeret i midten og roterer rundt om den centrale akse for at komplette handlinger som ukrudt og fjernelse af græs.

Den roterende fjederrake er udstyret med en flerhed af forårstænder omkring en roterende del, og fjedertænderne åbnes af en centrifugalkraft til at udføre Sward -operationen.

Hvis du ændrer den monteringsvinkel på fjedertanden, kan du udføre græsningsarbejdet.

Rotationsgræsrakerne har løse græsser, lavt tab af græsning, lysforurening og driftshastigheder på op til 12 til 18 km/t, hvilket gør dem lette at hente med plukningsudstyret.

Den vandrette roterende rake består hovedsageligt af en ophængningsanordning, et gåhjul, en rake -tand, en opsamlingsbaffel og en hastighedsreduktion. Under arbejdet leveres strømmen af ​​traktorens strømudgangsaksel. Dets arbejdsprincip er: Strømmen overføres til hastighedsskiftens gearkasse gennem den universelle fælles transmissionsaksel, gennem den første fase-skrå gear-deceleration, rotationen af ​​den roterende diskaksel, den roterende disk og den gående den lodrette akse på hjulindretningen fastgøres i gearkassekroppen ved hjælp af bolte og små runde møtre. Kæbeandforsamlingen er fastgjort på pladespilleren ved hjælp af et rake -tandsæde på pladespilleren. Når drejeskiven roterer, roterer rake -tandarmen med rotationen af ​​pladespilleren og derved realiserer græsning. Integrerede operationer

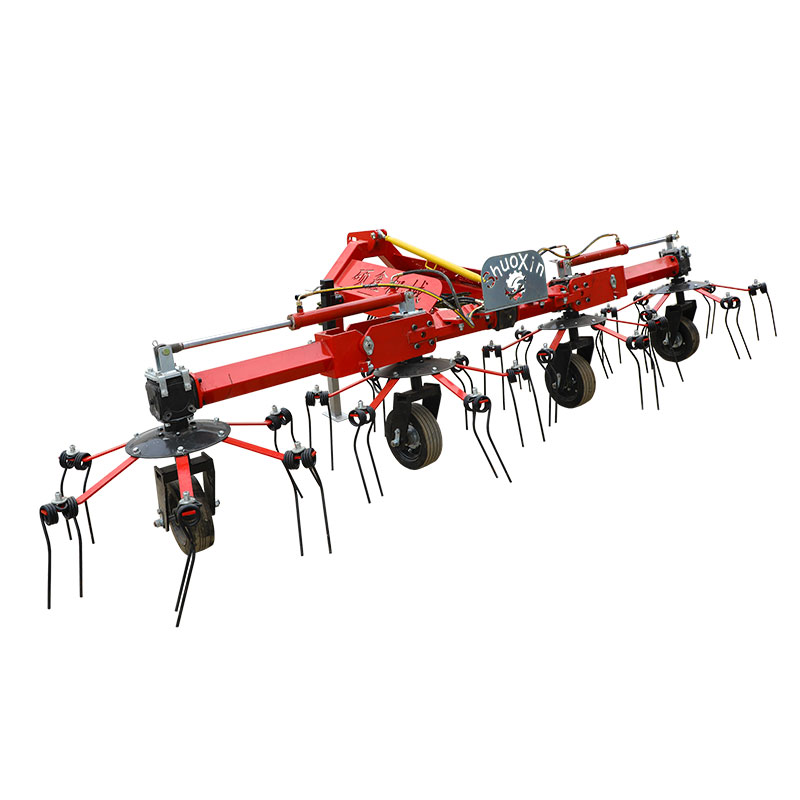

I.Feature of Towing Hay Rake Rotary Hay Rotary Rake

Rake er en foderhøstmaskine, der integrerer græsarealerne. Efter at græsset er høstet for at nå baldsbetingelserne så hurtigt som muligt, skal græsset være solbelyst med en spreder. Sprederen kan jævnt sprede græsset jævnt i marken, hvilket letter den hurtige fordampning af vand og letter skæringen af ​​græsset i ballerne eller tørt før ensilage. Når græsningens fugtighed kan nå en tilstand, hvor den kan tørres, samles afgrøderne i en stald med en rake og smadres i strimler som forberedelse til bindingsoperationer. Når riven fungerer, skal du bruge fjedertænderne til at bevæge afgrøden forsigtigt for at samle eller sprede solen og undgå det blandede affald eller sten i afgrøden for at forbedre kvaliteten af ​​græsarealer eller grønt foder.

I henhold til Rotary Mower Industry Standard JB/T 10905-2008, skal plæneklipperen opfylde følgende standarder:

Maggot -kollektionen skal være ren, tabet af græs

lille, og lækagehastigheden skal være mindre end 5%;

(2) stakbredden er 2 ~ 4,0 m;

(3) Produktiviteten af ​​alfalfa er 2,0 ~ 4,8 HM2/H;

(4) Krivens effektområde er 17,5-25 kW.

Rotary rakes fås i roterende og fjedertype. Under drift trækkes riven fremad af traktoren og dives af effektudgangsakslen. Det styres af en fast cam installeret i midten og roterer rundt om den centrale akse for at komplette handlinger som ukrudt og fjernelse af græs. Den roterende fjederrake er udstyret med en flerhed af forårstænder omkring en roterende del, og fjedertænderne åbnes af en centrifugalkraft til at udføre Sward -operationen. Hvis du ændrer den monteringsvinkel på fjedertanden, kan du udføre græsningsarbejdet. Rotationsgræsrakerne har løse græsser, lavt tab af græsning, lysforurening og driftshastigheder på op til 12 til 18 km/t, hvilket gør dem lette at hente med plukningsudstyret.

II.Main -struktur og driftsprincip

I henhold til forholdet mellem græsretning og maskinretning kan rake opdeles i vandrette og laterale to kategorier (modellen bruger et sidegræs).

Sidegræsets integrerede græs er parallelt med retning af fremme af maskinen. Fordi græsset har en lille bevægelsesafstand og mindre inkludering, er græsset efter høsten relativt pæn, løs og ensartet og er velegnet til højtydende naturligt græsareal og kunstigt græsareal.

For at sikre kvaliteten og effektiviteten af ​​græsningshøstning anvendes princippet og strukturen af ​​laterale rakes.

1. Rake Power

Modellen vedtager tre-punkts ophæng, som drives af en splineakseludgang fra traktoren foran og overfører strømmen gennem en udtrækkelig splineaksel. Det vil sige, under kørsel af traktoren, kan plæneklipperen efter at have været hængt startet og stoppet efter vilje, så plæneklipperen kan startes og stoppes efter vilje, når det ikke fungerer eller drejer, for at forbedre dens anvendelighed.

2. Den overordnede struktur af riven

SomBugsering af hø rake roterende hø roterende rakeHar mange funktioner, såsom farende græs, udjævning, vending af tørring og bevægelse, rake kan bruges til at integrere de rene og almindelige græsningsgræs, og græsarealerne har en kortere afstand til at rejse, og antallet af græsarealer reduceres og tabet af græs og adgang til en højere ernæringssammensætning i tråd med det moderne koncept om fodring af dyrebørn. Til dette formål vises den overordnede struktur i vores virksomheds vandrette roterende rake nedenfor.

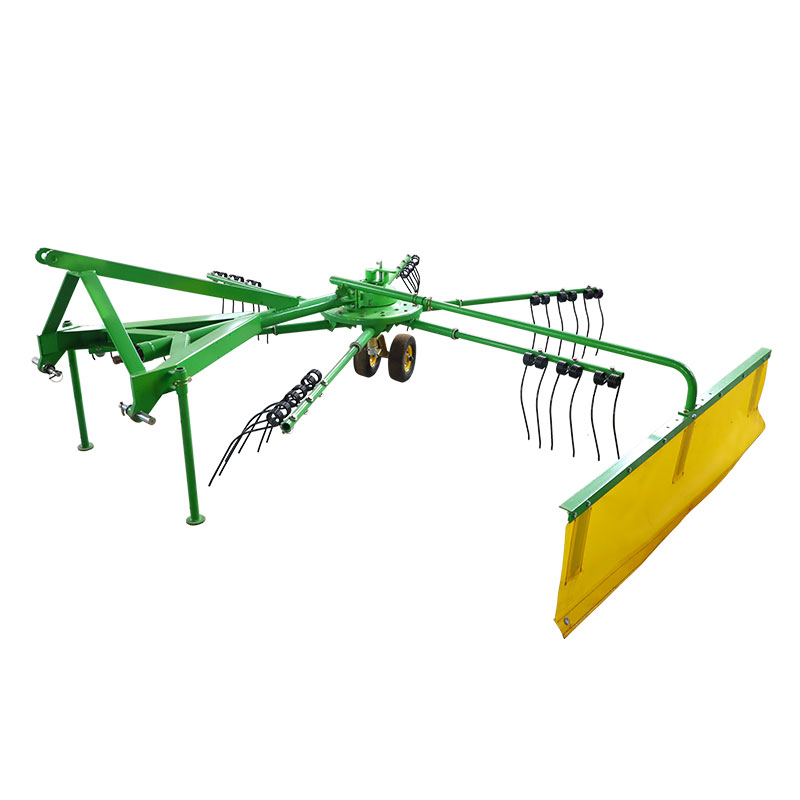

Den vandrette roterende rake består hovedsageligt af en ophængningsanordning, et gåhjul, en rake -tand, en opsamlingsbaffel og en hastighedsreduktion. Under arbejdet leveres strømmen af ​​traktorens strømudgangsaksel. Dets arbejdsprincip er: Strømmen overføres til hastighedsskiftens gearkasse gennem den universelle fælles transmissionsaksel, gennem den første fase-skrå gear-deceleration, rotationen af ​​den roterende diskaksel, den roterende disk og den gående den lodrette akse på hjulindretningen fastgøres i gearkassekroppen ved hjælp af bolte og små runde møtre. Kæbeandforsamlingen er fastgjort på pladespilleren ved hjælp af et rake -tandsæde på pladespilleren. Når drejeskiven roterer, roterer rake -tandarmen med rotationen af ​​pladespilleren og derved realiserer græsning. Integrerede operationer

III. Specifikation

1.Specifikation

2. Drejebord

Der er en pladespiller i den nedre ende af Rotary Rake Reducer. Drejebordet jævnt

Distribuerer 6 rakearme langs omkredsen. Rake -tænderne er fastgjort på den roterende disk. Afslutningen af ​​hver rake -tandarm fikserer et par fjederrake tænder. Når riven er i drift, leveres kraften i rake -tandarmen af ​​pladespilleren, og rake -tandarmen drejes af rotationsdisken, hvorved rake -operationens operation er klar over rake rake -operationen.

Den øverste del af belastningspladen har et justerende håndtag (som vist på figuren), løfter håndtaget og roterer pladespilleren for at justere blæksprutterbjælkenes vinkel. Forskellige vinkler har forskellige funktioner, så maskinen har forskellige funktioner, hovedsageligt swardgræs, udfladning, soltørring, migration og så videre.

3.Tine

Rake -strukturen er vist på figuren. Den øverste ende af rake -tanden er gjort til en rulleform for at øge dens elasticitet for let at overvinde hindringen. Den nedre ende af tinketanden dannes i en bueform, så græsset kan løftes og rulles langs tandoverfladen, og fjederringen drejes. Til venstre og højre er antallet af omgange lig til venstre og højre fire cirkler. Brug af 60SI2MN materiale, holdbar og god elasticitet.

4.Pto skaft

Drivakslen transmitterer hovedsageligt traktorudgangseffekten til reduceren. På grund af den store afstand mellem traktorens effektudgangsaksel og indgangsakslen på hastighedsreduktionen for at sikre pålideligheden af ​​kraftoverførsel, er den ene ende af transmissionsakslen forbundet til udgangsakslen i traktoren i henhold til hastighedskravene og transmissionskravene, og den anden ende overføres gennem koblingen. Det er forbundet med inputenden af ​​pinion gearskaftet på reduceren for at realisere den glatte transmission af strømmen.

5.Transmissionsmekanisme

I henhold til kravene til position og struktur placeres reduktionsmanden på Pallet 4, dens input -ende lille skrå gearskaft er forbundet med transmissionsakslen, og udgangsenden af ​​den store skråt gearskaft spline ende er forbundet med disken. Strukturen er vist på figuren herunder.

IV.Installationskrav til at trække hø rake roterende hø roterende rake

Når du har korrigeret i henhold til produktpakningslisten, skal du vælge et fladt gulv og fortsætte med samlingen i rækkefølge.

1. Drej hovedrammen på hovedet, og installer derefter gådækene;

2. Vend hovedrammen på hovedet og læg to ben i frontenden for at holde hovedrammen i balance.

3. Saml den øverste skaftstang ad gangen, vær opmærksom på at sikre, at stangens endebærende skal være i kamrillen, så kammen kan drejes for at skubbe tinkanden for at vende;

4. Installer græsbaffelen tilslutningsstang og tilslut græsset.

Indsæt indgangsakslen 6 i splineakselens ærme på inputdrivakslen 6, og fastgør stiften for at afslutte installationen.

V.Operation og brug

1. Tilsæt fuldt smøremiddel fuldt ud til hver roterende del før brug;

2. Når du justerer, skal du langsomt sænke implementeringen til jorden for at stoppe traktoren og stoppe det. Streng justering og vedligeholdelse i boot -tilstand;

3. Under operationen skal chaufføren bekræfte, at der ikke er nogen eller andre hindringer inden for et bestemt interval, før operationen startes;

4. i slutningen af ​​arbejdet er det nødvendigt at vælge nivelleringsstedet for at sikre sikker parkering af redskaberne;

5. Under operationen må de ikke gøre vilkårligt skarpe sving, og det er forbudt at hæve implementeringen uden at dreje jorden.

6. Når du transporterer, skal du tage det bageste udgangsudstyr af for at sikre, at maskinværktøjet stopper, løfter maskinværktøjet mere end 20 cm væk fra jorden og forkorter forbindelsesstangen i græsset for at lette transporten.

VI. Vedligeholdelse og fejlfinding

1. Kontroller regelmæssigt stramningsgraden af ​​alle bolte og nødder;

2. For at sikre, at gearkassens smøring på plads, fleksibel rotation;

3. For at sikre, at lejet ikke er beskadiget, er udseendet af tandformen ideel, rettidig udskiftning af slidte eller beskadigede dele;

4. Kontroller de relevante forhold hver 8. time arbejde.
